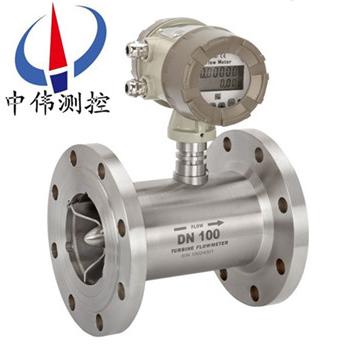

防爆液體渦輪流量計

•

防爆液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，

一、產品概述：
ZW-LWGY系列防爆液體渦輪流量計是吸取了國內外流量儀表xj****技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。
二、工作原理：
ZW-LWGY系列防爆液體渦輪流量計的工作原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
ZW-LWGY系列防爆液體渦輪流量計是一種精密流量測量儀表，一體化渦輪流量計結構為防爆設計，適用于測量低粘度的介質，如水、柴油、汽油等。與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、冶金、科研等領域的計量、控制系統。
四、主要特點：
1、高準確度，±1%、±0.5%、±0.2%。
2、重復性好，短期重復性可達0.05%～0.2%，在貿易結算中是優先選用的流量計。
3、輸出脈沖頻率信號，適用于總量計量與計算機連接，無零點飄移，抗干擾能力強。
4、可獲得很好的頻率信號(3-4kHz)，信號分辨率強。
5、結構緊湊輕巧，安裝維護方便，流通能力大。
6、適用于高壓測量，儀表表體上無須開孔，易制成高壓型儀表。
五、技術參數：
儀表口徑：螺紋連接：4、6、10、15、20、25、32、40；
法蘭連接：(15、20、25、32、40)50、65、80、100、125、150、200；
插入式:200以上；
量程比：1:10; 1:15; 1:20；
儀表材質：304不銹鋼、316(L)不銹鋼等；
介質溫度：-20℃～+120℃；
環境溫度：-10℃～+55℃；
相對濕度：5%～9%；
大氣壓力：86～106Kpa；
輸出信號：傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V；
變送器：兩線制4-20mA電流信號或1-5V電壓信號；
供電電源：傳感器：+12VDC、+24VDC 變送器：+24VDC 現場顯示型：儀表自帶鋰電池；
防爆形式：基本型非防爆、防爆型；
防護等級：IP65、IP67。
六、結構及安裝方式：
1、 儀表安裝采用螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6D，下游直管段應≥5D（D為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。
七、布線與接地注意事項：
布線注意事項
1、盡可能采用一根完整的電纜線。
2、 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
3、 建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內）。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題
1、 屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應良好可靠，防爆型接地電阻需小于10Ω。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。
八、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風良好、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。
九、安裝方面的原因可能導致的問題：
1、上、下游直管段長度不夠；
2、儀表測量管內徑與配管內徑偏差大；
3、安裝不同心、密封墊凸人管內；
4、儀表流向裝反；
5、檢測元件被雜質覆蓋；
6、檢測靈敏度降低，小流量漏計；
7、管道泄漏（例如安裝在地下的管道，小的泄漏不被發現），閥門泄漏，旁通閥泄漏造成累積流量（總量）偏小；
8、存在兩相流、脈動流影響準確計量。
十、安裝與使用注意事項：
1、渦輪流量計一般應直立安裝，直通式流量計可水平、垂直（垂直時流向應自下而上）或傾斜安裝在與其公稱通徑相應的管道上，并使表殼上箭頭方向與介質流向一致。如果直通式流量計需垂直安裝時，應將流量顯示儀前蓋打開，將面板及液晶顯示屏轉過90°之便與讀數的位置。此項工作應由現場技術人員進行，也可交托廠方在出廠前進行改裝。為了方便抄表和讀數，可將連續流量顯示儀與流量傳感器的四只小螺釘卸掉，再將流量計顯示儀順向或逆向轉過90°（或180°）適當位置， z后旋入并緊固小螺釘。流量計如果安裝在室外，應有遮擋物來防止日曬、雨淋和污染，安裝管段不得有強烈震動和強磁場干擾。
2、為了保證測量準確，在上游則不應設置流動調節閥，表前直管段長度不得小于5DN，表后直管段長度不得小于3DN，且法蘭連接式的（指低壓）密封墊圈不得突入管道內。接頭快裝式的在焊接頭前應卸下表殼及顯示儀再進行焊接。
3、新裝管道在流量計使用前應利用旁通管道通水將管道內的石子、泥沙、麻絲、和焊渣沖洗干凈。在使用中如果介質中含有較多雜質，在上游須***安裝過濾器，以免雜質沖壞電極，濾網的通水面積應大于公稱口徑截面積的1.5倍。
4、當液晶顯示屏的示值明顯變淡或電源電壓低于2.6V時，應及時變換四節高性能堿性電池。更換時應打開顯示儀后蓋及里面電池盒蓋板，取出電池，待一至二分鐘內電路余電全部放盡后，再按正、負極記號快速裝上新電池，這樣可使儲存數據顯示正確。
5、顯示儀的信號輸出接線口可將流量信號外輸或與微機系統聯網。接線時，應旋下接線口M20×1.5六角螺母與橡膠密封圈從接線口處進入里面按接線端子標記牢固接線，并壓緊六角螺母，裝上后蓋。如果是三線制輸出，要用6mm的三芯護套屏蔽線將三根線芯分別接在正電源、信號、接地三個接線端子上；如果是二線制輸出（輸出為開關信號），要用6mm的二芯護套屏蔽線將二根線芯分別接在信號、接地兩個接線端子上。

十一、參數對照表：

十二、測量范圍及工作壓力：

十三、選型編碼：

注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”
例如：選用一臺法蘭連接式防爆型渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：ZW-LWGY-40(FL)/C/05/S/S/E/H16。

十四、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
