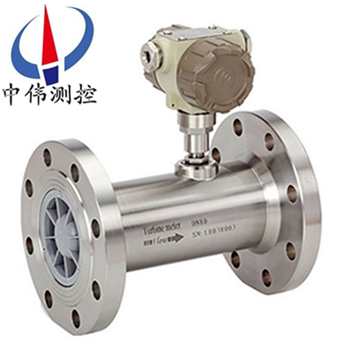

脈沖輸出氣體渦輪流量計

•

脈沖輸出氣體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。是本公司采用國外xj****技術生產制造的，是理想計量液體的流量計。它具有結構簡單，計量精度高，使用壽命長，操

一、產品概述：
ZW-LWQ-N系列脈沖輸出氣體渦輪流量計是吸取了國內外流量儀表xj****技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、工作原理：
ZW-LWQ-N系列脈沖輸出氣體渦輪流量計的原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
ZW-LWQ-N系列脈沖輸出氣體渦輪流量計具有精度高，重復性好，結構簡單，運動部件少，耐高壓，測量范圍寬，體積小，重量輕，壓力損失小，維修方便等優點，用于封閉管道中測量低粘度氣體的體積流量和總量。在石油，化工，冶金，城市燃氣管網等行業中具有廣泛的使用價值。
四、主要特點：
1、測量范圍寬，下限流速低于0.5m／s，壓力損失小，葉輪抗沖擊能力強。
2、具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承，性能可靠工作壽命長。
3、采用xj****的超低功耗單片微機技術，整機功能強，功耗低，性能******。具有非線性精度補償功能的智能流量顯示器。精度優于±0.02％。
4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
5、采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
6、可在被測氣體穩定的壓力狀態下進行壓力補償。
五、技術參數：
1、公稱口徑：管道式：DN4～DN200；
2、插入式：DN100～DN2000；
3、精度等級：管道式：±0.5級，±1.0級；
4、插入式：±1.5級、±2.5級；
5、環境溫度：-20℃～50℃；
6、介質溫度：測量液體：-20℃～120℃；
7、測量氣體：-20℃～80℃；
8、大氣壓力：86KPa～106KPa；
9、公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa；
10、防爆等級：ExdIIBT4 ；
11、連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等；
12、直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN ；
13、液體：上游直管段應≥20DN，下游直管段應≥5DN；
14、插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑） ；
15、顯示方式：

（1）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）；
（2）現場顯示：8位LCD顯示累積流量，單位（m3） ；
4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速 ；
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量；
B、顯示當前壓力、溫度、電池電壓；
16、輸出功能：
（1）脈沖輸出，p-p值由供電電源確定；
（2）4～20mA兩線制電流輸出；
（3）單位體積脈沖輸出及傳感器原始脈沖輸出；
（4）帶有RS485通迅接口；
17、供電電源：
（1）DC5～24V；
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上；
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上；
18、傳輸距離：傳感器至顯示儀距離可達500m。
六、使用方法：
1、用戶安裝好流量計后，擰開后蓋，插上電池電源即可全屏顯示（數碼，漢字），大約8秒
鐘后，即可正常工作。更換電池時，先拔下電池電源插頭，換上新電池即可重新工作。此時儀表系數不改變。
2、三點系數雙排液晶顯示儀置數方法
a.打開儀表前蓋，同時按向右鍵和F鍵，儀表進入置數狀態，此時上排首
位字顯示1，表示此時可設置*點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。
b.首先高位閃爍,按向上鍵 ，該位加1至所需數值，按移位鍵 ，閃爍位右移，再用向上鍵選擇該位數值…… 當閃爍位移至后一位后，按  鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX
c.檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上。
d.設置完三點系數后同時按下按向右鍵F鍵，儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。
e.在工作狀態下，按F鍵，累計總量可清零。
注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感不同流量點（頻率點）對應的儀表系數分別是多少,即F1—K1, F2—K2, F3—K3.
設置完參數，檢查無誤后，同時按下按向右鍵F鍵則回到工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。在工作狀態下，按F鍵，累計總量可清零。
七、安裝方面的原因可能導致的問題：
1、上、下游直管段長度不夠；
2、儀表測量管內徑與配管內徑偏差大；
3、安裝不同心、密封墊凸人管內；
4、儀表流向裝反；
5、檢測元件被雜質覆蓋；
6、檢測靈敏度降低，小流量漏計；
7、管道泄漏（例如安裝在地下的管道，小的泄漏不被發現），閥門泄漏，旁通閥泄漏造成累積流量（總量）偏小；
8、存在兩相流、脈動流影響準確計量。
八、使用時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。
九、結構及安裝方式：
1、 儀表安裝采用螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6D，下游直管段應≥5D（D為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。

十、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風良好、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。
十一、安裝要求：
1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。
2、安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數轉動正常，無間斷卡滯現象，則流量計可安裝使用。
3、安裝時法蘭和管道法蘭中間要加密封墊圈。
4、氣體流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
5、氣體渦輪流量計在安裝時前后均應加截至閥門。
6、法蘭盤連接處管道內經處不應該有突起相連接。
7、安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
8、應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所。
9、不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
10、室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命。
11、可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
12、為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時須***關閉旁通管道閥門。
十二、使用方法：
1、用戶安裝好流量計后，擰開后蓋，插上電池電源即可全屏顯示（數碼，漢字），大約8秒
鐘后，即可正常工作。更換電池時，先拔下電池電源插頭，換上新電池即可重新工作。此時儀表系數不改變。
2、三點系數雙排液晶顯示儀置數方法
a.打開儀表前蓋，同時按向右鍵和F鍵，儀表進入置數狀態，此時上排首
位字顯示1，表示此時可設置*點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。
b.首先zui高位閃爍,按向上鍵 ，該位加1至所需數值，按移位鍵 ，閃爍位右移，再用向上鍵選擇該位數值…… 當閃爍位移至zui后一位后，按  鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX
c.檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上。
d.設置完三點系數后同時按下按向右鍵F鍵，儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。
e.在工作狀態下，按F鍵，累計總量可清零。
注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感不同流量點（頻率點）對應的儀表系數分別是多少,即F1—K1, F2—K2, F3—K3.
設置完參數，檢查無誤后，同時按下按向右鍵F鍵則回到工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。在工作狀態下，按F鍵，累計總量可清零。

十三、使用注意事項：
1、中低壓表z大檢漏壓力：≤1.0Mpa，溫壓補償型檢漏壓力不超過壓力傳感器上限值的3倍。高壓表殼按額定流量的1.2倍壓力檢漏。
2、安裝后檢漏及安裝使用中應遵守如下規定：
a先關閉出氣閥門和進氣閥門。
b微微開啟出氣閥門，再緩慢打開進氣閥門，使表緩慢啟動，然后再緩慢打開出氣閥門，使達到正常運行狀態，要防止驟然啟動，損壞表芯。
c在停氣的時候，需關閉出氣閥門，然后再關閉進氣閥門，每次啟動時均應遵守上述規定。
3、安裝使用后，不得隨意觸及螺栓、螺釘及螺母等緊固件，以免發生漏氣、損壞等危險。
4、流量計機芯（氣質干凈）應每半年進行清洗維護一次；（氣質較臟）應每月進行清洗維護一次。
5、如果機芯經分解維修后，重新投入使用，需按z大壓力xj****行密封試驗。并向機芯內注精密儀表油或變壓器油。

十四、參數對照表：

十五、測量范圍與壓力等級：

十六、選型編碼：

例如，型號為：ZW-LWQ－N－25－A－A的脈沖輸出型氣體渦輪流量計，表示：
儀表口徑為25mm，顯示、輸出方式為脈沖輸出，測量精度為1.0%；渦輪類型是測量正常流量范圍的脈沖氣體渦輪流量計。

十七、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
