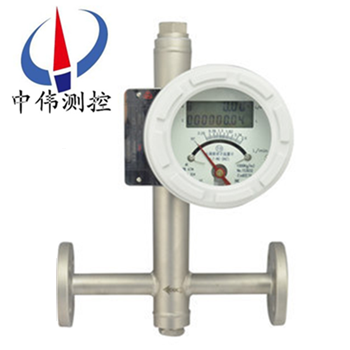

水平安裝金屬管轉子流量計

•

水平安裝金屬管轉子流量計結構簡單工作可靠、準確度高、適用范圍廣。與玻璃轉子流量計相比較能耐較高的壓力。LZ系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。流量計檢測部

一、產品概述：

ZW-LZ系列水平安裝金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表，適用于測量液體、氣體。采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示（可選擇）。就地顯示瞬時、累積流量，數字通訊，現場修改測量參數，擁有不同的供電方式功能。

二、工作原理：

ZW-LZ系列水平安裝金屬管轉子流量計是被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

三、應用場合：

ZW-LZ系列水平安裝金屬管轉子流量計適用于小流量、低雷 諾數的介質流量測量，廣泛應用于食品化工、石油、冶金、電力、環保、醫藥和輕工等部門對液體的流量測量與自動控制。

四、儀表結構：

ZW-LZ系列水平安裝金屬管轉子流量計主要由測量器和指示器兩大部分組成，按連接方式的不同可分為垂直安裝和水平安裝兩種。

測量器部分

1、基本型：接液零件材質 0Cr19Ni9 ，適用于液體測量；

2、防腐型：內襯聚四氟乙烯，適用于腐蝕性介質的測量；

3、夾套型：用于介質需要保溫或冷卻場合，夾套連接法蘭 DN15 、 PN1.6 ；

4、阻尼型：適用于氣體測量。

指示器部分

1、現場指示型：用于現場指示瞬時流量；

2、遠傳型：輸出 4 ～ 20mA 的直流信號，實現遠傳功能；

3、報警型：用于需要報警的場合。

五、主要特點：

1、適用于小口徑和低流速介質流量測量；

2、工作可靠，維護量小，壽命長；

3、對于直管段要求不高，較寬的流量比 10:1

4、雙行大液晶顯示，可選現場瞬時 / 累計流量顯示，可帶背光；

5、單軸靈敏指示；

6、全金屬結構，適于高溫、高壓和強腐蝕性介質；

7、可用于易燃、易爆危險場合。

六、技術參數：

1、測量范圍：水（20℃），2.5-150000L/h，空氣（20℃，0.1013MPa）0.07-4000Nm3/h；

2、量程比：10：1；

3、測量精度：1.5/2.5；

4、工作壓力：≤6.4MPa；

5、工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）；

6、環境溫度：-20 ～ 80℃；

7、介質粘度：DN15≤，DN25 ～ DN150≤；

8、管體材質：1Cr18Ni9Ti,316L,內襯PTEF等；

9、安裝方式：法蘭，或按用戶提供；

10、基本誤差：1.5%；

11、輸出信號：4 ～ 20mA；

12、負載阻抗：350Ω ；

13、供電電源：24VDC；

14、電氣接口：M20 × 1.5；

15、防爆標志：ExibIICT4。

七、結構分類說明：

1、高溫型結構(G型)

高溫結構型（G型）是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度，保證指示器工作在允許的環境溫度范圍內。選型為"G"型。

G型金屬管流量計可以測量溫度達-80℃-+300℃的介質的流量。

2、帶阻尼器裝置的結構（Z型）

阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量，特別是對于氣體的測量。

3、夾套型結構(T型)

夾套型結構用于對需要伴熱或冷卻（如高粘度和易結晶）的介質的流量測量。在夾套中通過加熱或冷卻介質，使流體不汽化和不結晶。

伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa。

4、高壓型結構(Y型)

高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。目前zui高壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型，安裝高度均為350mm。FA、FB和FC型zui大壓力為10MPa。

八、轉換指示器：

轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分：有就地顯示型和遠傳信號輸出型：

1、就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量

2、智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。

九、產品維護：

1、在長期的使用過程當中，管道內不可避免會有鐵磁性雜質吸附在浮子上，這樣會將浮子卡死或影響測量精度，要時常對傳感器內浮子進行清洗；如果安裝磁過濾器，也要進行定期清洗。

2、儀表指示器內裝有電子元件，儀表接線或拆卸殼體后，要將螺釘旋緊，須***保證殼體的密封性，防止雜質、水或其它物質進入，同時還要保證儀表殼體的可靠接地。

3、儀表安裝后，在*次使用時，要注意：

開啟閥門時為避免形成壓力沖擊使浮子猛力撞擊限位裝置，造成儀表的損壞，一定要緩慢地打開閥門！

測量氣體的儀表都裝有氣阻尼器，以zui大程度的減小浮子的震蕩；為確保浮子的穩定性，可以在儀表的出口安裝一節流閥。

4、對于遠傳型儀表，首先要保證儀表的接線正確后，方可通電；對于危險場合，須***選擇防爆型，并按防爆要求進行安裝使用。

十、安裝注意事項：

1、儀表到達現場，在安裝到工藝管線之前，應開箱拆卸所有包裝并仔細檢查儀表是否有運輸損壞。

2、儀表在安裝前，對工藝管線應進行吹掃清理，防止管道中留有鐵磁性雜質附屬在儀表的浮子上，影響儀表的正常測量，嚴重的會造成儀表的損壞。如果不能避免，應在儀表的入口安裝磁過濾器。

3、由于儀表的測量機構采用磁傳遞和磁電信號處理器，為保證儀表的正常使用和性能，安裝范圍至少500mm 內不允許有鐵磁性物質、強磁場和較強的電磁場存在。

4、安裝在管道中的儀表，不應受到應力的作用，儀表的出入口，應有合理的管道支撐，使儀表在工藝管道上受到zui小的應力。

5、儀表的安裝分為水平安裝和垂直安裝，垂直安裝的儀表，應保證儀表的垂直度，傾斜偏差不大于3 度；水平安裝的儀表，應保證儀表的水平直度，傾斜偏差不大于3 度。

6、儀表在安裝時，上下游管道的口徑應與儀表的口徑相同，連接法蘭應相互匹配；為保證儀表的測量精度和穩定性，儀表上游直管段長度為儀表公稱口徑的5 倍，下游直管段zui小長度為250mm。

7、測量氣體的儀表，如果儀表直接向大氣中排放氣體，會造成儀表的數據失真甚至儀表的損壞。在這種工況條件下，應在儀表的出口處安裝節流閥。

8、安裝P T F E 襯里的儀表，要特別小心，在低溫條件下，P T F E 在壓力的作用下也會變形，所以安裝時不要隨意擰緊。

9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

十一、測量范圍和壓力損失：

十二、選型編碼：

十三、設計選用及訂貨須知：

1、請提供管道尺寸、壁厚、材質要求、精度要求；

2、請提供液體或氣體狀況，如名稱，常用溫度，常用工作壓力，常用流量，密度，粘度等；

3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；

4、如有特殊要示，請與我公司銷售部聯系。

售后服務承諾：

1、我公司所售系列金屬管流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
