浮標液位計

•

浮標液位計是一種簡易的液位測量儀表，它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液液閏測量，以解決人工測理液位的困難

一、產品概述：

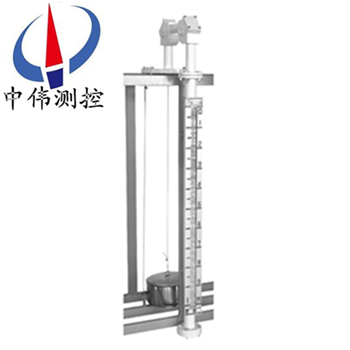

ZW-UFZ系列浮標液位計是以浮標為測量元件,經一組滑輪及鋼絲將敞口或低壓容器中的被測介質液位間接指示出來的一種現場測量儀表,它適用于石油化工貯罐系統的腐蝕性介質槽、罐、油田、油庫等工業的油罐平底錐蓋拱頂容器及一般企業、民用建筑的水塔（箱）的液位測量，解決了貯罐的液位測量和用人工上罐頂用鋼尺測量困難等問題，該產品具有外型結構美觀、牢固、讀數直觀、醒目、測量范圍大等優點。對大量程強腐蝕性、高粘度和無須精密測量的場合，尤為適用。

二、工作原理：

ZW-UFZ系列浮標液位計是依據力學平衡原理設計生產的。當液位處于某一高度時浮標重量為W，重錘指針（浮子）重量為W1，浮標浸在液體中所受到的浮力為F，系統摩擦力為f。

在平衡狀態下： W-F-W1-f=0

當液位上升時，浮力F增大，W、W1、和f均不變，上式平衡破壞，重錘指針（浮子）下滑。直到F力減少到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上升，指針一直下滑。反之，液位下降，則重錘指針上升，以此來指示液位的高度。

當鋼帶浸浮在液體中某一位置靜止時，浮子、鋼絲繩（或鋼帶）、重錘及指針?biāo)艿闹亓Α搸芤后w的浮力與系統摩擦力處于平衡狀態。當液位變化時，浮力F將隨之改變，系統原有的平衡受到擾動將重新達到動態平衡。液位的變化導致浮子位置的發生改變，重錘帶動指針上下移動，在標尺上可以清晰直觀的顯示容器內液位變化的情況。標尺板的頂端標示液面的零位，底端標示液面的滿量程。指針隨著物位的變化而變化，進而連續地指示出液位的高低。

三、應用場合：

ZW-UFZ系列浮標液位計有多年歷史，制作工藝成熟。具有結構設計合理，性能優良、工作可靠、使用壽命長、便于安裝維護、價格合理等優點。廣泛應用于石油、化工、化肥、橡膠、醫藥、船舶、軍事、電力、食品等行業的各種塔、罐、槽、球型壓力容器和鍋爐等設備作介質液面的位置指示和自動控制。

四、儀表結構：

ZW-UFZ系列浮標液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。

1、 浮標：浮標不銹鋼（或碳鋼）空心圓體制成，并在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲將液位變化轉送給重錘指針，實現液位變化的現場指示。（容器內帶浮盤時可省去導向環，也可以省去浮標球，直接將鋼絲和浮盤連接）。

2、連接鋼絲：連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內，鋼管長度一般在80-1000mm左右，根據具體情況確定。

3、導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。

4、重錘指針：是選用合金金屬制成，中間制成指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，它是隨浮標的變化隨連接鋼絲進行同步運動的。

5、顯示標尺：它由金屬板材壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。

五、主要特點：

1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計 ；

2、適用于粘度較大的液體介質；

3、顯示器的觀察方向可任意改變 ；

4、加裝液位開關變送器及控制開關，不需停機可隨時安裝調整；

5、若電源中斷，現場開關。亦不受影響，準確性高；

6、每10分鐘加不同顏色的液體，使液體容易辯識。

六、技術參數：

1、測量范圍： 0-20m內任意選擇；

2、指標精度：±20mm；

3、工作壓力：常壓或±200mmH20（帶V型密封管）；

4、介質密度：≥0.6g/cm3；

5、導向鋼絲安裝鉛直度：≤±5；

6、材質：按液部分1Cr18Ni9Ti；

7、指示標尺鋁合金。

七、安裝調試：

1、按照兩個導向滑輪的間距，在容器上方開孔焊接法蘭（以備和導向滑輪法蘭連接）；在容器外側焊接標尺支架，高度以保持兩個導向滑輪水平為準。容器內有浮盤時，容器頂部開孔垂直線與浮盤相交處相應位置也應開孔，以備鋼絲穿過。

2、儀表的調零

在儀表安裝時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零"值上，否則要調整鋼絲長度。

3、儀表的量程調整

儀表在調好零位的基礎上，再把浮標拉到容器的頂部或zui大測量點上，重錘指針部分的紅色尖頭應指在標尺的底部位置上，即落在標尺zui大量程點上。

八、安裝使用及注意事項：

1、導向鋼絲下支承焊接安裝：

在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承

2、 導向鋼絲的安裝：

（1） 用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。

（2） 導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。

（3） 兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm

3、容器內有浮盤時，應和浮盤同時安裝，省去以上1、2步驟。

4、 標尺安裝：

標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：

（1） 標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。

（2） 標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。

（3） 在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺槽中靈活升降。

5、 浮標連接鋼絲及重錘指針的安裝：

浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，zui后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。

九、選型編碼：

十、設計選用及訂貨須知：

1、注明液位計的規格、型號；

2、測量范圍L；

3、被測介質及介質的濕度,溫度；

4、安裝距離L1的尺寸。
