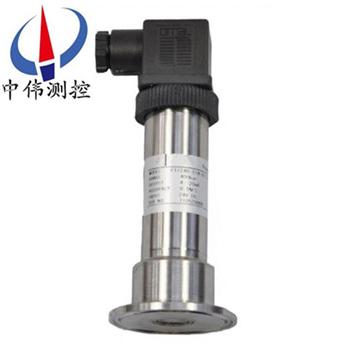

齊平膜壓力變送器

•

齊平膜壓力變送器是測量端采用特殊堅固處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、抗微粒沖擊、寬范圍溫度補償。膜片采用316L不銹鋼材料，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，

一、產品概述：

ZW316系列齊平膜壓力變送器滿足藥品生產質量規范GMP的要求，適宜衛生級系統，在此類系統中，介質不可與儀表測量系統相接觸。隔膜密封不會產生死角或無法排空的區域，此類儀表具有拆裝快捷方便，不易污染，便于清洗，外形美觀，技術性能安全可靠等優點，可廣泛應用于制藥，食品，飲料，制酪，水處理等行業。儀表除就地指示壓力值外，還能連續輸出與壓力值成線性的4-20mA直流信號，可與XM系列數顯控制儀表配合應用，組成顯示。

二、工作原理：

ZW316系列齊平膜壓力變送器采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們?cè)诨菟雇姌蛏霞由现绷麟娫矗蜁?huì)產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。

三、應用場合：

ZW316系列齊平膜壓力變送器為一體化全不銹鋼平面膜結構，專為食品、醫療、制藥等衛生行業設計。傳感器平面膜結構防止了結垢、不衛生及粘稠液體堵塞等問題。廣泛應用于食品、制藥、釀酒等過程控制領域。其行業應用如以下幾點：

1、食品衛生行業；

2、造紙行業；

3、污水液位測量；

4、飲料罐液位測量；

5、管道液位測量；

6、醫藥及生物制品加工。

四、主要特點：

1.快裝卡盤式產品采取醫藥食品等行業通用的“快卡"連接形式，通用性好，互換性強。

2．啤酒專用型：轉為啤酒行業設計，增設加長冷凝裝置，可有效地防止低溫結露。

3．壓旋式：采用螺母內螺紋壓旋式過程連接，便于拆裝和清洗。

4．旋入式：采用外螺紋旋入式過程連接。

5．法蘭式：采用平法蘭式過程連接。

6．標準式：本產品是為符合醫藥行業中的美國FDA醫藥標準專門設計制造的新一代變送器。通體為不銹鋼材質。其采取螺紋旋入式的底部安裝形式，并為客戶配帶專用衛生級材質安裝底座，可與罐體底部緊密齊平安裝，實現真正意義上的衛生無死角。

五、技術參數：

1、清潔平面型隔離膜片，符合******3A衛生標；

2、采用陶瓷電容壓力傳感器或擴散硅壓力傳感器；

3、量程：0-4KPa~35MPa；

4、電源：15-36VDC；

5、溫度漂移：0.02%FS/°C；

6、精度：0.25%；

7、外殼防護：IP65；

8、電氣連接：電纜式霍斯曼接頭2088殼體防水盒式可選；

9、溫度：電子線路板工作在 -40～85℃；敏感元件工作在 -40～104℃；儲存溫度 -40～85℃；帶數字顯示 -25～65℃（正常運行）；-40～85℃（無損壞）；

10、相對濕度：0～95%；

11、穩定性：zui大量程范圍的±0.25%/6個月；

12、振動影響：在任意軸向上，頻率為200Hz，誤差為zui大量程范圍的±0.05%／g；

13、負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響；

14、安裝位置影響：zui大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。

六、結構特性：

1、殼體材料：SUS304；

2、膜片材料：SUS316L,陶瓷；

3、接 口：1?″英制螺紋，DN活接及法蘭連接；

4、引線方式：航空插頭、Hirschmann接頭；

5、防護等級：IP65。

七、使用時注意事項：

1、隔膜壓力變送器冬季發生冰凍時,按裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。

2、接線時,將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。

3、在測量氣體的壓力時，取壓口要開在流程管道的頂端，且衛生型變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中。

4、衛生型壓力變送器的測量蒸汽或其它高溫介質時,需接加緩沖管(盤管)等冷凝器,不應使變送器的工作溫度超過極限。

5、注意傳感器的導壓管要安裝在溫度波動小的地方。

6、測量液體壓力時，衛生型壓力變送器的安裝位置應避免液體的沖擊(就是水錘現象)，以免傳感器過壓損壞。

7、在測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。

8、要防止衛生型壓力變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積。

八、選型編碼：

安裝附件 安裝支架………………G

隔爆電纜密封套

外螺紋M20×l.5……R

用戶選用附件,請?jiān)谶x型代碼后的括號

注明所要附件的代碼

例如:

ZW316□□□□□□□□

訂貨時請寫明被測介質名稱、工作壓力、介質溫度、測量范圍情況等。如有疑問請致電本公司技術或銷售經理聯系。

售后服務承諾：

1、我公司所售316系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
