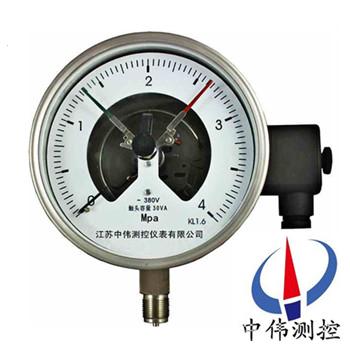

防爆感應式電接點壓力表

•

防爆感應式電接點壓力表主要用于核電、化工、船舶、冶金等行業。儀表防爆標志為ExibllCT6,儀表防爆合格證編號為GYB05169。該表可適用于戶內或有遮蓋物的1區和2區的爆炸性工廠危險場所。

一、產品概述：

YXG-152B系列防爆感應式電接點壓力表的接點形式為感應接近開關，當壓力為零時，上限接點輸出為小于1mA的斷態信號，下限接點輸出為大于3mA的通態信號。當壓力上升到達下限值時，下限信號針進入下限感應開關的縫隙中，使下限感應開關電氣狀態改變，下限接點輸出立即跳變成小于1mA的斷態信號。當壓力繼續上升，下限信號針保留，接點信號保持。當壓力上升到達上限值時，上限信號針被帶離上限感應開關的縫隙，使上限感應開關的電氣狀態改變，上限接點輸出立即跳變成大于3mA的通態信號。壓力繼續上升，信號保持。當壓力回落至上限值時，上限信號又插回上限感應開關的縫隙中，上限感應開關又回復原來狀態，使上限接點輸出跳變回小于lmA的斷態信號。壓力繼續下降，信號保持。當壓力下降至下限值時，下限信號針又被帶離下限感應開關的逢隙，下限感應開關又回復原來的狀態，使下限接點輸出跳變回大于3mA的通態信號。

二、結構原理：

1、YXG-152B系列防爆感應式電接點壓力表的測量系統由彈簧管、拉桿和齒輪傳動機構、示值部件組成。被測介質的壓力作用于彈簧管，使其自由端產生位移，由拉桿傳至齒輪傳動機構予以放大，并轉換成指針的轉動，在度盤上指示出被測壓力值。

2、與外設備用適當的電路連接后，便能發出所需的報警信號或開、停機等控制的壓力的動作，將系統壓力控制在所需范圍內。

3、YXG-152B系列防爆感應式接點壓力表為本質安全型儀表，當其與關聯設備相聯后，便能構成本安防爆系統。

4、是專用于某些有爆炸危險場所的儀表，該表具有對工藝流程中的流體介質的壓力參量進行檢測、自動控制、自動報警等功能。

三、主要特點：
1、防爆類別為Ⅱ類隔爆型B級T4組，其標志為ExdⅡBT4。
2、 適宜在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力。
3、經與具有相應防爆性能或采取相應安全措施的電氣器件（如繼電器及接觸器等）配套使用，便能對被控系統實現自動控制和發信（報警）的目的。

四、技術參數：

1、準確度等級：1.5；

2、測量范圍：0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0~1.6；0～2.5；0～4；0～6；0～10；0～16；0~25；0～40；0～60；

-0.1~0；-0.1～0.06；-0.1～0.15；-0.1~0.3；-0.1～0.5：-0.1~0.9：-0.1～1.5；-0.1～2.4MPa；

3、控制方式：感應式電流開關（引進德國“p+f”公司的器件）；

4、工作電壓：8V DC；

5、工作電流：通態≥3mA、斷態≤1mA；

6、二限zui小的間隔范圍：滿量程的2.5％；

7、工作環境溫度：-10～55℃；

8、重量：1.5kg。

五、壓力表的安裝：

1、壓力表的安裝位置應符合安裝狀態的要求，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測。

2、壓力表安裝處與測壓點的距離應盡量短，要保證完好的密封性，不能出現泄漏現象。

3、在安裝的壓力表前端應有緩沖器； 為便于檢驗，在儀表下方應裝有切斷閥；當介質較臟或有脈沖壓力時，可采用過濾器、緩沖器和穩壓氣等。

六、定期進行檢修維護：

1、經過一段時間的使用 與受壓，  壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真， 應及時更換，以確保指示正確、安全可靠。

2、壓力表要定期進行清洗。 因為壓力表內部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。

3、在測壓部位安裝的壓力表，根據JJG52-1999 規定，它的檢定周期一般不超過半年。

4、測壓部位介質波動大，使用頻繁，準確度要求較高， 以及對安 全因素要求較嚴的，可按具體情況將檢定周期適當縮短。

七、使用注意事項：

1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。

2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。

4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

5、使用時應避免震動和碰撞，以免損壞。

八、規格型號：

九、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
